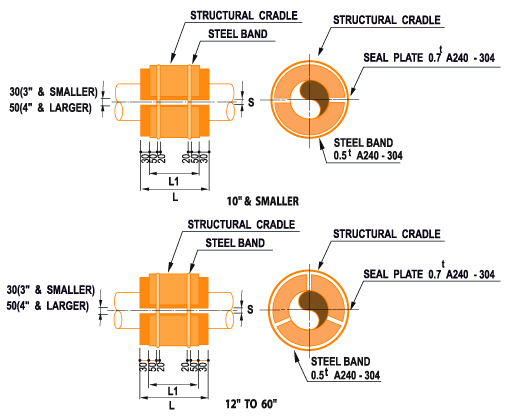

Cradle

Pipedesign



 Cold Insulated Pipe

COLD INSULATION TH'K "T"

25-50

51-100

101-150

151-200

201-250

251-300

`CRADLE TH'T

H=50

H=100

H=150

H=200

H=250

H=250

PIPE
SIZE

r

L

L1

R

1/2"

11

370

310

61

111

161







3/4"

14

370

310

64

114

164

1"

17

370

310

67

117

167

1-1/2"

25

370

310

75

125

175

225

2"

31

370

310

81

131

181

231

2-1/2"

37

370

310

87

137

187

237

3"

45

420

360

95

145

195

245

4"

58

420

360

108

158

208

258

5"

72

420

360

122

172

222

272

6"

85

420

360

135

185

235

285

8"

110

420

360

160

210

260

310

360

10"

137

420

360

187

237

287

337

387

12"

162

420

360

212

262

312

362

412

14"

178

420

360

228

278

328

378

428

16"

204

420

360

254

304

354

404

454

18"

229

420

360

279

329

379

429

479

20"

254

420

360

304

354

404

454

504

554

22"

280

420

360

330

380

430

480

530

580

24"

305

420

360

355

405

455

505

555

605

26"

331

420

360

381

431

481

531

581

631

28"

356

420

360

406

456

506

556

606

656

30"

381

420

360

431

481

531

581

631

681

32"

407

420

360

457

507

557

607

657

707

34"

432

420

360

482

532

582

632

682

732

36"

458

420

360

508

558

608

658

708

758

40"

508

420

360

558

608

658

708

758

808

42"

534

420

360

584

634

684

734

784

834

44"

559

520

460

609

659

709

759

809

859

48"

610

520

460

660

710

760

810

860

910

52"

661

520

460

711

761

811

861

911

961

54"

686

520

460

736

786

836

886

936

986

60"

762

520

460

812

862

912

962

1012

1062
