Insulation Shoe |
Pipedesign |
|
보온두께가
75mm이하, BOP.EL 과 Support EL의 거리가 100mm 인 배관의 지지.
일반적으로
강판을 사용하지만,수량이 많은 경우는 형강을 사용한다.이 경우 Shoe의
높이가 99mm로 되기 때문에,필요에 따라 Field Run.

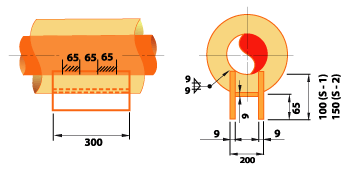

Pipe 1/2" ~ 21/2"
보온두께가
75mm이상, 125mm 이하로써 BOP.EL 과 Support EL의 거리가 150mm 인 배관의
지지.
일반적으로 강판을 사용하지만,수량이 많은 경우는 형강을
사용한다.이 경우 Shoe의 높이가 99mm로 되기 때문에,필요에 따라 Field
Run.
Pipe 1/2" ~ 21/2"
보온두께가
75mm 이하, BOP.EL 과 Support EL의 거리가 100mm 인 배관의 지지.
일반적으로
강판을 사용하지만,수량이 많은 경우는 형강을 사용한다.이 경우 Shoe의
높이가 96mm로 되기 때문에,필요에 따라 Field Run.

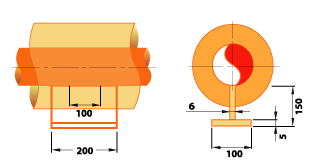

Pipe 3" ~ 8"
보온두께가
75mm 보다크고 125mm 이하로,BOP.EL 과 Support EL의 거리가 150mm
인 배관의 지지.
일반적으로 강판을 사용하지만,수량이 많은 경우는
형강을 사용한다.이 경우 Shoe의 높이가 149mm로 되기 때문에,필요에
따라 Field Run..
Pipe 3" ~ 8"
(S
-1)보온두께가 75mm 이하,BOP.EL 과 Support EL의 거리가 100mm 인 배관의
지지.
(S -2)보온두께가 75mm 이상125mm이하,BOP.EL 과 Support EL의
거리가 150mm 인 배관의 지지.
Pipe 10" ~ 14"
(S
-1)보온두께가 75mm 이하,BOP.EL 과 Support EL의 거리가 100mm 인 배관의
지지.
(S -2)보온두께가 75mm 이상125mm이하,BOP.EL 과 Support EL의
거리가 150mm 인 배관의 지지.
Pipe 16"
(S
-1)보온두께가 75mm 이하,BOP.EL 과 Support EL의 거리가 100mm 인 배관의
지지.
(S -2)보온두께가 75mm 이상125mm이하,BOP.EL 과 Support EL의
거리가 150mm 인 배관의 지지.
Pipe 18" ~ 24"

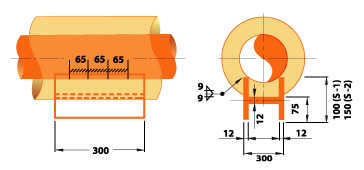

대구경, 대중량 배관 Support
|
Pipe
Size |
Pipe OD |
A |
B |
C |
D |
R |
t 1 |
t 2 |
|
|
B |
A |
||||||||
|
10" |
250 |
267.4 |
230 |
75 |
125 |
100 |
134 |
6 |
12 |
|
12" |
300 |
318.5 |
270 |
90 |
125 |
100 |
160 |
6 |
12 |
|
14" |
350 |
355.6 |
300 |
100 |
125 |
100 |
179 |
6 |
12 |
|
16" |
400 |
406.4 |
350 |
115 |
125 |
100 |
204 |
6 |
12 |
|
18" |
450 |
457.2 |
390 |
130 |
125 |
100 |
229 |
9 |
12 |
|
20" |
500 |
508.0 |
430 |
145 |
125 |
100 |
255 |
9 |
12 |
|
22" |
550 |
558.8 |
480 |
160 |
125 |
100 |
280 |
9 |
12 |
|
24" |
600 |
609.6 |
520 |
175 |
125 |
100 |
305 |
9 |
12 |
|
26" |
650 |
660.4 |
560 |
190 |
175 |
125 |
331 |
9 |
12 |
|
28" |
700 |
711.1 |
610 |
200 |
175 |
125 |
356 |
9 |
12 |
|
30" |
750 |
762.0 |
650 |
220 |
175 |
125 |
381 |
9 |
12 |
|
32" |
800 |
812.8 |
690 |
230 |
175 |
125 |
405 |
9 |
12 |
|
34" |
850 |
863.6 |
740 |
250 |
175 |
125 |
432 |
9 |
12 |
|
36" |
900 |
914.4 |
780 |
265 |
175 |
125 |
458 |
9 |
12 |
|
40" |
1000 |
1016.0 |
860 |
290 |
200 |
175 |
508 |
9 |
12 |
보온 배관에서 관에 직접용접하는 것을 피할경우에사용.
